СПЕКТР 4.31 Прибор диагностики свай

Производитель: Россия
Серия

ПРИБОРЫ ДИАГНОСТИКИ СВАЙ

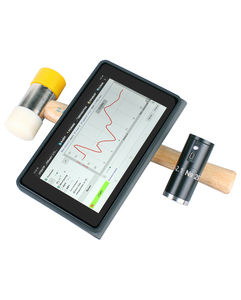

СПЕКТР 4.31 Прибор диагностики свай выполненный на базе планшетного компьютера с беспроводным датчиком по технологии Bluetooth, представляет собой совершенно новый прибор диагностики свай в грунте. Транспортировочный кейс, сенсорный дисплей, определение длины сваи сразу на месте испытаний и 10-часовое автономное питание делают прибор удобным и эргономичным.
Приборы диагностики свай СПЕКТР-4 предназначены для:
?– виброакустической диагностики железобетонных (забивных, буронабивных, буроинъекционных и др.), стальных, деревянных свай в соответствии со стандартом ASTM-D5882
?– определения длины свай, обнаружения и локализации дефектов свай в соответствии с ПНСТ 804-2022
?– дефектоскопии других объектов по их реакции на ударное воздействие (при наличии специализированных методик).
Серия ПРИБОРЫ ДИАГНОСТИКИ СВАЙ СПЕКТР 4 модели: СПЕКТР 4.31, СПЕКТР 4.32
Основная цель разработки и использования СПЕКТР-4 заключается в быстрой и эффективной оценке состояния грунтов, на которые опираются свайные конструкции (например, монолитные фундаменты или висячие свайные системы) прямо непосредственно на строительных объектах или в лабораториях. Эти устройства находят широкое применение:
?– На Строительных Работах: В полевых условиях при монтаже свай (??, driven piles), после завершения буронабивных работ, перед заливкой бетона ростверха или фундамента на естественный основание. Позволяет оперативно проверить прочность контакта сваи с грунтом и состояние самого грунта непосредственно под торцом вдавленной (или забитой) сваи.
?– В Лабораториях Строительных Тестов: Для контроля образцов грунтов, полученных из полевых условий пробивными или другими способами, а также для испытания искусственных образцов (например, при разработке новых материалов оснований).
?– Для Оценки Несущей Способности: Хотя прямой заменой динамического или статического испытания прочности грунта он не является (так как измеряет только эхо от границы контакта сваи-грунт), его показания используются для качественной оценки состояния основания. Если торец вбитой или забитой сваи хорошо осмолочен и плотно сидит на слабом грунте (или на нем находится прочный камень/обломок), то показатель прозвона будет высоким.
?– Для Выявления Рисканного Основания: Помогает подтвердить, что свая действительно достигла необходимой слабой или прочной (в зависимости от типа основания) несущей горизонтальной поверхности. Если эхо встречается с большой задержкой, это может указывать на недостаточную глубину погружения или наличие прослушки.
?– Для Контроля Смолочного Головника: Важно проверить состояние смолочного (обмазочного) головника сваи, особенно при вбивании длинных свай с цементной смолой или полимерными составами для обеспечения хорошего контакта и передачи усилий.
?– Для Определения Видов Грунтов: Позволяет различать типы грунтов (песок, сilt, глина) по характеру эха: от рыхлого песка до плотного камня.
Базовая комплектация СПЕКТР 4
Планшетный компьютер
Датчик виброускорения ДАЦ-2.1 беспроводной с Bluetooth/USB выходом
Молоток:
?– с демпфером (для СПЕКТР-4.31)
?– с демпфером и датчиком силы МДС-1.1 (для СПЕКТР-4.32)
Мастика ГОСТ 14791
Зарядное устройство USB (2А)
Блок автономного питания
Кабели USB, переходник
Программа связи с ПК на 'Flash-визитке' / CD
Руководство по эксплуатации (с отметкой о поверке)
Кейс

Особенности СПЕКТР 4.31 Прибор диагностики свай
Основными свойствами и характеристиками СПЕКТР-4 являются:

Режим Работы: Импульсно-эхоскопический режим с использованием магнитолетучих волн (или иногда просто ультразвуковых, хотя название может вводить в забаву).
Подает короткие импульсы магнитолетучей энергии.
Следует и анализирует отраженные эхо-сигналы.
Диапазон Частот: Как правило, используется низкий диапазон частот (например, порядка 0.5 – 1 MHz). Это обеспечивает:
Достаточную проникающую способность в материалы свай и грунт.
Хорошую дифракцию на краях объектов, что важно для слабого основания (эхо от контакта).
Векторная Фазометрия: Основной уникальный и важный аспект работы СПЕКТР-4 – это использование векторной фазовой информации.

Он не просто измеряет время задержки эха (как простой импульсный детектор), а анализирует фазу сигнала и его отношение к прямому лучу. Это позволяет более точно определить:
Расстояние до границы стыка свая-грунт.
Наличие неровностей на торце вбитой/вдавленной сваи.

Измеряемые Параметры:
?– Время пролета (Time of Flight - TOF): Измеряет задержку поступления эхо-сигнала от границы контакта.
TOF_air: Время пролета магнитолетучей волной по воздуху между моментом подачи импульса и приемом эха от источника (которого нет).
TOF_sampled: Время пролета по грунту. Это ключевой параметр.
?– Разность фаз: Измеряет фазовый сдвиг между прямым лучом и эхо-сигналом, что пропорционально времени задержки.
Оценка Прочности Грунта (Косвенная):

Значение TOF_sampled напрямую зависит от расстояния до границы контакта.
При погружении в слабый грунт (TOF_sampled будет большим, так как сигнал проходит большой путь).
При погружении в прочный камень (или плотную горизонтальную поверхность из более прочного материала), TOF_sampled будет малым.
Интенсивность эха также дает информацию: чем 'аккуратнее' граница, тем интенсивнее и четче эхо.
Определение Наличия Прослушки (Подрезки):

Если свая вбита или вдавлена недостаточно глубоко (TOF_sampled значительно больше), что не позволяет достичь проектной прочности грунта, прибор может зафиксировать 'разрыв' эха – отсутствие сигнала или очень слабое его усиление на заданном диапазоне глубин погружения. Это подтверждает наличие прослушки.
Оценка Качества Смолочного Головника:

При вбивании свай с цементной смолой (TOF_sampled) будет соответствовать времени пролета через слегка затвердевшую смолу (или воздух, если головник плохой). Высокий показатель TOF_sampled может указывать на то, что свая вкручивается в непрочную прослужку без надежного сцепления.
Определение Типа Грунта:

Характер эха (интенсивность, форма, фаза) позволяет различать типы грунтов и их состояние.
Методика: Используется метод 'много лучевой диагностики' или анализ эхо-сигнала от торца сваи в режиме реального времени по мере ее погружения/вдавления.

Типичные Задачи:
?– Подтверждение наличия несущей слабой горизонтальной поверхности.
?– Оценка глубины контакта сваи с грунтом.
?– Выявление неподготовленного основания или прослушки.
?– Качественный контроль состояния смолочного (обмазочного) соединения торца вбитой/вдавленной сваи.

Преимущества СПЕКТР 4.31 Прибор диагностики свай
?– Не имеющая аналогов двухканальная версия прибора с возможностью подключения основного датчика по беспроводному Bluetooth-каналу или по USB
?– Малогабаритный дополнительный датчик (опция), оптимизированный для работы с ростверком
?– Удобство и простота обработки сигнала непосредственно на объекте за счёт использования планшетного компьютера
?– Самое компактное исполнение среди отечественных приборов
?– Определение длины сваи сразу на месте испытаний
?– Постоянное расширение функциональности и повышение удобства работы с прибором в тесном сотрудничестве с компанией 'ОЗИС-Венчур'

Основные функции и Свойства СПЕКТР 4.31 Прибор диагностики свай:
?– Запись сигнала виброакустического датчика
?– Синхронизация по удару с использованием измерительного молотка МДС-1 (для СПЕКТР-4.32)
?– Возможность работы с двумя датчиками проводным и беспроводным
?– Интегрирование и фильтрация сигнала
?– Выбор коэффициента усиления сигнала
?– Возможность диагностики по сигналам во временной и спектральной области
?– Учёт при анализе сигнала информации о проектной длине сваи, глубине стыка, уровне предполагаемого дефекта и пр.
?– Архивация 10 тысяч протоколов измерений
?– Автоматическое составление отчетов
?– Русский и английский язык меню и текстовых сообщений

Уникальные Характеристики СПЕКТР 4.31 Прибор диагностики свай:
?– Высокая Проникающая Способность: Позволяет получить эхо от границы контакта даже при наличии смолы или рыхлого грунта.
?– Непрерывная Оценка (В реальном времени): Можно контролировать процесс вбивания/вдавления и получать результаты мгновенно без остановки сваи.
?– Относительная Простота: В сравнении с пьезоэлектрическими преобразователями для ультразвука, его применение на стройплощаде может быть проще и быстрее (хотя точность требует опыта).
?– Отсутствие Эмиссии Радиации: В отличие от некоторых методов визуализации ('магнитолетучая волна'), он безопасен для использования.
?– Небольшой Размер и Мобильность: Идеально подходит для быстрого контроля на строительных площадках.

Технические характеристики СПЕКТР 4.31 Прибор диагностики свай
Количество каналов регистрации 2
Соотношение сигнал/шум, дБ 92
Диапазон частот, Гц 10...12500
Частоты дискретизации, кГц 46,9
Количество линий в спектре 1000 / 16000
Память, Гбайт, не менее 4
Время непрерывной работы, ч 10
Расстояние датчик-планшетный компьютер, м, не менее 10
Габаритные размеры, мм
- датчика ?38х85
- планшетного компьютера 206x125x11
Масса, кг
- датчика 0,15
- планшетного компьютера 0,35
- молотка с демпфером/с демпфером и датчиком силы 0,51/1,44

Итог
Прибор СПЕКТР-4 – это ручное устройство или комплекс устройств (обычно несколько приемников на выносной платформе), предназначенное для оперативного контроля состояния основания свай непосредственно после их монтажа. Его ключевая фишка – использование векторной фазометри для более точного и надежного измерения времени задержки эха от границы контакта по сравнению с простым детектированием, что позволяет качественно оценить прочность грунтовой несущей поверхности и выявить возможные проблемы ('прослушки', ненадежное основание) в процессе строительства.
