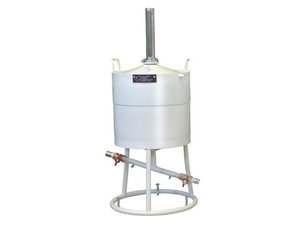

Мерник М1Р-2-01 1-го разряда

Производитель: Россия
Серия

Мерники

Мерники – это точные объемные респриставки (мерные баки) для измерения объема жидкостей.
Их основная цель – измерение точно заданного объема жидкости, который подается в технологические процессы на предприятиях химической и нефтеперерабатывающей промышленности, а также на автозаправочных станциях (АЗС)Погрешность мерника такого класса не превышает 0,2% от номинального объема.
Серия Мерники: М1Р-2-01, М1Р-2-02, М1Р-5-01, М1Р-5-02, М1Р-10-01, М1Р-10-02, М1Р-20-01, М1Р-20-02, М1Р-50-01, М1Р-50-02, М1Р-100-01, М1Р-100-02, М1Р-200-01, М1Р-200-02, М1Р-500-01, М1Р-500-02
Мерник М1Р-2-01 1-го разряда выполняет следующие операции:
1. Измерение объема жидкости: Это их главная функция – определить и передать точно заданный объем рабочей жидкости в технологический приемник.
2. Проверка точности дозирования: Они используются для контроля работы дозаторов, обеспечивая получение нужного количества реагента или нефтепродукта при испытаниях и эксплуатации.
Мерники выполняются в двух вариантах. Мерники, с кольцевой отметкой на горловине, нанесенной на уровне номинальной вместимости мерника, имеют шифр 01. Мерники,
имеющие переливную горловину, срезанную на уровне номинальной вместимости мерника, имеют шифр 02.
Мерники подразделяются на переносные, номинальной вместимостью 2, 5, 10, 20 дм3, и передвижные, номинальной вместимостью 50, 100, 200, 500 дм3.
Резервуар мерников передвижных устанавливается на трубчатую раму, имеющую опоры для передвижения мерника. Для удобства переноса и передвижения мерники снабжены ручкой. Для установки мерника в вертикальное положение мерники оборудованы домкратами.
Пломбирование проводится навесными пломбами, фиксирующими положение корпуса наливного и сливного кранов, а также один из винтов, который крепит кожух горловины. На рисунке стрелками указаны места пломбировки.

Свойства и Уникальные Характеристики:

1. Точность измерений: Мерники являются точными объемными мерами (в отличие от мерных резервуаров или цилиндров, где точность ниже). Их объем градуируется с высокой точностью.
2. Принцип работы:
Они устанавливаются в вертикальное положение для обеспечения правильной конфигурации рабочей жидкости и ее объема при нанесении на шкалу знаков поверки (пломбировки). Верхняя крышка с ампулой уровня контролирует этот процесс.
Рабочая жидкость подается непосредственно в горловину или через пеногаситель, предварительно смочив мерник. Там же происходит определение объема после заполнения до соответствия шкале.
3. Область применения: Указана на автозаправочных станциях (для дозирования бензина и других нефтепродуктов) и на предприятиях, имеющих дозаторы светлых нефтепродуктов. Это подразумевает их использование в технологических процессах как в лабораториях (если 'предприятия' включают исследовательские лаборатории), так и на промышленных объектах.
4. Температурная зависимость: Объем мерника зависит от температуры его рабочей жидкости, что является ключевым свойством при измерениях в процессе с учетом соответствующих температур (+20°С ±5°).
5. Шкала:
Имеют специальную градуированную шкалу (шифр '«Б» или «ДТ»'), которая позволяет определить объем жидкости.
Центральная риска на этой шкале соответствует номинальной вместимости мерника при температуре +20°С.
6. Пломбировка:
Это обязательный процесс для обеспечения первоначальной точности и предотвращения несанкционированного изменения размеров (износа стенок) или вмешивания посторонних деталей.
Пломбирование производится нанесением знака поверки давлением на специальные свинцовые или пластмассовые пломбы, установленные через специальные отверстия в шкале и сливных кранах (обмоткой проволоки).
Есть схема пломбировки, которая обеспечивает нанесение знаков только на специфических местах.
7. Гравировка номера: Заводской номер наносится лазерной гравировкой в верхнюю часть резервуара (мерника) для долговременного хранения и отслеживания конкретного прибора.

По каждому мернику:

Мерники представляют собой отдельные емкости с внутренней градуированной шкалой, выполненные из металла или другого прочного материала для работы с жидкими химическыми реагентами и нефтепродуктами. Каждый мерник имеет уникальный заводской номер, пломбировку по местам нанесения знаков утверждения типа, соответствующую специальной шкале (символ '«Б» или «ДТ»'), и должен использоваться в строго вертикальном положении для обеспечения точности измерений.
Основные функции Мерник М1Р-2-01 1-го разряда
Мерники выполняются в двух вариантах. Мерники, с кольцевой отметкой на горло-вине, нанесенной на уровне номинальной вместимости мерника, имеют шифр 01. Мерники, имеющие переливную горловину, срезанную на уровне номинальной вместимости мерника, имеют шифр 02.
Мерники подразделяются на переносные, номинальной вместимостью 2, 5, 10, 20 дм3, и передвижные, номинальной вместимостью 50, 100, 200, 500 дм3.
Резервуар мерников передвижных устанавливается на трубчатую раму, имеющую опоры для передвижения мерника. Для удобства переноса и передвижения мерники снабжены ручкой. Для установки мерника в вертикальное положение мерники оборудованы домкрата-ми.
Пломбирование проводится навесными пломбами, фиксирующими положение кор-пуса наливного и сливного кранов, а также один из винтов, который крепит кожух горлови-ны. На рисунке стрелками указаны места пломбировки.
?
Пределы допускаемой относительной погрешности мерников при температуре 20 °С не более ± 0,02 % номинальной вместимости.
Поперечное сечение горловины и поперечное сечение цилиндров мерников, у кото-рых цилиндр выполняет функции измерительной горловины, должны быть таких размеров, чтобы высота столба жидкости с объёмом, равным наибольшей допускаемой погрешности (по отношению к полной вместимости), составляла не менее 4 мм.
Знак утверждения типа
наносится на маркировочную табличку, прикреплённую к верхней части корпуса мерника гра-вировкой и на титульный лист паспорта типографским способом.
Комплектность средства измерений
В комплект поставки мерников входят:
- мерник эталонный
- паспорт.
Технические характеристики Мерник М1Р-2-01 1-го разряда

Пример для заказа : Мерник М1Р-2-01 1-го разряда
