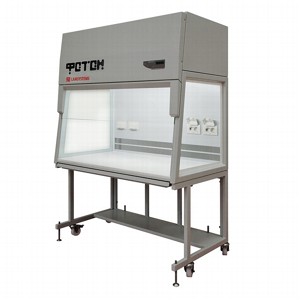

Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

Ламинарное укрытие с вертикально нисходящим потоком ФОТОН
Ламинарный шкаф с выдвижным ящиком для инструментов

Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН - Ламинарный шкаф предназначен для защиты предметов и материалов внутри рабочей камеры от внешних и перекрестных загрязнений в условиях беспылевой «чистой» воздушной среды.
Используется при работе с веществами, не представляющими угрозы здоровью оператора
Ламинарные шкафы используются во всех отраслях промышленности, где существуют высокие требования к чистоте воздушной среды.
Данное оборудование может размещаться внутри существующих чистых помещений и чистых зон для создания локальных рабочих мест более высокого класса чистоты. Установленные в ряд ламинарные шкафы позволяют создать единую сборочную линию.

Применение ламинарного укрытия (бокса):
- Контроль качества в фармацевтической и пищевой промышленности
- Приготовление офтальмологических растворов
- Приготовление культуральных сред
- Фармацевтическая промышленность

Характеристики Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН
Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017
по частицам размером больше или равным 0,5 мкм 5 ИСО
по частицам размером больше или равным 5,0 мкм ИСО М (20 ? 5 мкм)LSAPC
Скорость нисходящего воздушного потока в рабочей камере бокса:
- Средняя скорость, настроенная на предприятии изготовителе, м/с 0,4±20%
- Минимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с, не менее 0,25±20%
- Максимально допустимая скорость, при которой гарантированно сохраняется однородность (ламинарность) воздушного потока, м/с, не более 0,5±20%
Класс конечного HEPA-фильтра по ГОСТ Р ЕН 1822-1-2010 H14*
Класс предварительного фильтра по ГОСТ Р ЕН 779-2014 G4**
Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м куб/ч 690-1035
Освещенность рабочей зоны (интегральное значение, определенное по всей площади рабочей зоны), Лк, не менее 750
Уровень шума на расстоянии 1м от бокса (на уровне середины рабочего проема при рабочем положении переднего стекла), дБА, не более 65***
* Допускается дополнительная установка угольного фильтра.
** Допускается установка ULPA-фильтра класса U15 по ГОСТ Р ЕН 1822-1-2010.
***Уровень звука при измерении в существенно свободном звуковом поле над звукоотражающей плоскостью (уровень звука в реальных условиях эксплуатации зависит от размера помещения, расположения бокса и общего фонового шума и может изменяться в пределах 3- 4 дБА).

Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

Ламинарное укрытие с вертикально нисходящим потоком ФОТОН
Артикул изделия 2R-D.005-12
Габаритные размеры бокса на подставке (без учета опор), мм, не более 1200х760х1752
Размеры рабочей камеры, мм (ШхГхВ) 1130х625х650
Размеры рабочей зоны, мм, (ШхГ) 1130x625
Параметры электропитания бокса:
- напряжение, В ~ 230±10%
- частота, Гц 50±1
Потребляемая мощность без учета нагрузки на встроенные розетки, Вт, не более 1000
Допускаемая нагрузка на встроенные розетки, Вт, не более 1000
Масса бокса в сборе с подставкой (нетто), кг, не более 160
Допускаемая масса объектов, загружаемых в инструментальный ящик, кг, не более 15

Отрасли
Медицина
Научно-исследовательская деятельность в области микробиологии
Ветеринария
Пищевое производство
Лаборатории микробиологического профиля на предприятиях
Промышленность
Тип защиты
Защита продукта
Виды работ
Работа в беспыльной воздушной среде
Бокс применяется при оснащении отдельных рабочих мест медицинских, фармацевтических и других учреждений с высокими требованиями к чистоте воздуха в рабочей зоне.

Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

Ламинарный бокс — особый вид оборудования, необходимый для лабораторий с особыми требованиями к чистоте воздуха и работе с микроорганизмами. Ламинар-боксы применяются в медицинских, фармацевтических и научно-исследовательских лабораториях, а также для работы с оптикой, микроорганизмами и электроникой. Основные задачи, которые могут быть выполнены при помощи ламинарных шкафов, – защита материала от заражения, работа с микрофлорой, защита оператора от вредного воздействия.

Как выбрать ламинарный бокс

Что это такое?
Ламинарный бокс (шкаф, укрытие) — специализированное лабораторное оборудование, назначение которого заключается в создании чистой зоны для работы с биологическими, химическими, нанотехнологическими и прочими видами препаратов. Он надёжно защищает не только сам объект исследования от разрушающего влияния внешней среды, но и оберегает внешнюю среду (например, сотрудников лаборатории) от влияния препарата.

По своему внешнему виду ламинарное укрытие представляет из себя шкаф с прозрачной панелью, оснащённый фильтрами, ультрафиолетовыми лампами и другим оборудованием, комплектация которого зависит от класса и сферы применения бокса.

Назначение
Ламинарные боксы широко используются в фармакологии, являются незаменимым лабораторным оборудованием в научно-исследовательских институтах и на предприятиях, где регулярно проводятся опыты. Принцип работы боксов заключается в создании внутри них воздушного потока — ламинарного потока, — который предотвращает выход соединений из рабочей зоны камеры и поступление веществ из пространства за её пределами. Поток поступает в бокс равномерно, без завихрений, обтекая препятствие параллельными струями.

В основе конструкции шкафа лежит система фильтров, очищающая воздушный поток, которая различается в зависимости от назначения конкретного ламинарного бокса. Прежде чем попасть в закрытое пространство рабочей зоны бокса, воздух подвергается очистке на нескольких фильтрах, чувствительных к разным видам частиц. В результате внутри камеры образуется так называемая « чистая зона».

Непосредственно «чистые зоны» требуются в лабораторных исследованиях для следующего:

поддержки воздушной среды заданных параметров
защиты продукта от воздействия окружающей среды
защиты персонала от воздействия продукта.
Качественный ламинарный шкаф должен как минимум удовлетворять этим трём пунктам.

Классификация
Согласно международным стандартам CEN (Европейского комитета по стандартизации), ламинарные шкафы подразделяются на три вида:

боксы микробиологической безопасности I класса, которые защищают персонал от вредоносных препаратов при условии, что работа производится в нестерильном помещении, и оператор никак не защищён от внешних воздействий
боксы микробиологической безопасности II класса, которые предназначены для защиты препарата и оператора в случае, если работа производится со средой, передающейся воздушно-капельно, и с токсичными химическими реагентами
боксы микробиологической безопасности III класса, предназначенные для работы с исключительно опасными препаратами.
Следует отметить, что в российской практике принцип работы ламинарных шкафов I класса защиты несколько отличается от принятого международным сообществом: тогда как по мировой классификации воздух должен попадать через окошко оператора и очищаться фильтрами, в отечественной вариации воздушные потоки направляются извне шкафа.

В соответствии с этим, для российского лабораторного оборудования принята немного иная классификация, а именно:

ламинарные боксы-укрытия, используемые исключительно для защиты чувствительного препарата от воздействия окружающей среды без гарантии защиты оператора
боксы микробиологической безопасности II и III класса, защищающие как препарат, так и персонал.
Сферы применения
Ламинарные шкафы II класса предназначаются для исследования патогенных микроорганизмов, для работы с токсичными химическими веществами, радионуклидами, чумой, цитостатиками, а также для производства стерильных лекарственных средств.

Ламинарные укрытия III класса используются для манипуляций с особо опасными веществами, среди которых бактерии и вирусы, канцерогены, изотопы и ряд химических веществ. При этом оператор ограждается от рабочей зоны физически, работа производится с применением резиновых перчаток, встроенных в панель, а рабочая зона тщательнейшим образом отделяется от внешней среды.


Выбор Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН в промышленности и в лаборатории

Характеристики Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

купить Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

Электронные аналитические весы

Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН для стерилизации

лабораторные весы

механический пипет дозатор, наконечники 1000 мкл, 10 мкл

Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

Смотрите подробную информацию на сайте

Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

Вы находитесь на странице Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН в каталоге| Ламинарный бокс- укрытие с вертикально нисходящим потоком ФОТОН

Вернуться на страницу Медицинское оборудование | Медицинское оборудование - Ламинарный бокс|

Ламинарный бокс

Ламинарный бокс — лабораторная установка, назначение которой — создание защищённой от микробиологических агентов среды для работы с опасными и чувствительными биологическими, химическими, нанотехнологическими препаратами. Устройство защищает объекты исследования от воздействия внешней среды и её саму от разрушающего влияния изучаемых веществ.
Внешне ламинарный бокс выглядит как шкаф с прозрачной панелью, внутри которого образуется изолированное от внешней среды пространство. Он может оснащаться ультрафиолетовыми лампами, фильтрами, розетками для подключения лабораторного оборудования, осветительными приборами (комплектация зависит от модели, сферы эксплуатации).

В зависимости от конструкции ламинарный бокс имеет вертикальное или горизонтальное исполнение:
Вертикальные направляют воздушный поток вниз, а рабочее пространство он покидает через отверстие в основании. Устройства обеспечивают повышенную защиту персонала.
Горизонтальные модели захватывают воздух сверху, затем меняют его направление на горизонтальное, что повышает уровень защищённости исследуемого материала.
Также ламинарный бокс может быть настольным — встраивается в мебель или устанавливается на неё и напольным — монтируется на металлическое основание, обычно оснащённое колёсами для транспортировки, а также болтами для выставления по уровню.
Ламинарные боксы применяются в медицинских, фармацевтических и научно-исследовательских лабораториях, а также для работы с оптикой, микроорганизмами и электроникой

Эксплуатация ламинарных боксов
Ламинарные боксы предназначены для создания беспылевой абактериальной воздушной среды.
Ламинарные боксы используются при работе с препаратами и бактериальными культурами, не представляющими угрозы для здоровья оператора, когда необходима защита рабочего материала от окружающей среды, или работа с объектом требует стерильной рабочей зоны.
Ламинарные укрытия не обеспечивают защиту оператора и окружающей среды.
Регистрационное удостоверение № ФСР 2010/07113 от 18.03.2010 о внесении в Государственный реестр изделий медицинского назначения и медицинской техники.
Отличительные особенности конструкции ламинарного бокса
Механизм подъема фронтального стекла позволяет фиксировать его в двух положениях, что облегчает обработку дезрастворами рабочей камеры, не имеющей крепежных элементов и выступов, а также самого стекла с обеих сторон.
Наклон передней панели улучшает обзор рабочей камеры и увеличивает полезную площадь столешницы.
Все системы электроуправления расположены за пределами основного корпуса бокса для легкости доступа.
Время УФ-обработки рабочей камеры бокса устанавливается с помощью таймера, отображающего также и время общей наработки лампы блока УФО.
Корпус ламинара окрашен порошковой эмалью, стойкой к обработке дезрастворами.
Рабочая столешница выполнена из нержавеющей стали.
На подставке предусмотрены винтовые опоры для фиксации и регулировки положения бокса и колесные опоры, предназначенные исключительно для удобства перемещения при установке на место эксплуатации.
Микропроцессорная система управления двигателем вентилятора без применения энергопреобразующих силовых элементов - SintelL-1.Система позволяет максимально снизить уровень электропотребления работающего бокса, уменьшить уровень акустических шумов и помех.
Система статической стабилизации воздуха AIS LS обеспечивает постоянный воздушный баланс внутри рабочей камеры ламинарного бокса вне зависимости от степени загрязненности фильтра.
Блок освещения вынесен за пределы рабочей камеры ламинара и не вызывает турбулентности потока воздуха.
Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режимы работы и технологический таймер.
Фильтр НЕРА поджат с помощью пружин, обеспечивающих герметичность уплотнения фильтра на весь срок эксплуатации.
Электронная панель управления обеспечивает легкость эксплуатации и дезобработки.
